Mit unseren manuellen Lege- und Abschneidevorrichtungen können Sie Textilien und ähnliche Materialien bis auf den Millimeter genau ablängen und schneiden: ohne Materialverlust, technisch vollendet, einfach und genau. Die manuellen Lege- und Abschneidevorrichtungen werden individuell für Ihre Tischbreite gefertigt und arbeiten durch ihre Bandhebevorrichtung mit wartungsfreier, beidseitiger Gleit- oder Rollenführung sehr kraftschonend.

Auf Knopfdruck arbeiten unsere automatischen Lege- und Abschneidevorrichtungen. Ausgestattet mit einem wartungsfreien und robusten Asynchronmotor, erhalten Sie auch hier millimetergenaues Ablenken und Schneiden ohne Materialverlust bei gleichem, mechanischem Aufbau und Vorzügen wie bei den manuellen Einrichtungen. Unsere automatischen Lege- und Abschneidevorrichtungen sind ideal zur Zeitersparnis bei größeren Materialbreiten.

Ihr schneller Überblick

Die Lege- und Abschneidevorrichtung besteht aus einer Schneideeinrichtung und einer Anschlageinrichtung.

Je nach Aufgabenstellung und Fertigungsprozess empfehlen wir folgende Schneideeinrichtungen:

• Schneideeinrichtung ST-S
  Die kostengünstige, manuelle Schneideeinrichtung
• Schneideeinrichtung ST-SA
  Die automatische Schneidereinrichtung mit stufenloser Geschwindigkeitsregelung
• Schneideeinrichtung ST-BH
  Die extra leichtgängige manuelle Schneideeinrichtung
• Schneideeinrichtung ST-AH-F
  Die 1000-fach bewährte automatische Schneideeinrichtung mit integriertem Hubantrieb
• Schneideeinrichtung K
  Die robuste, automatische Scheideeinrichtung, beidseitig schneidend

Damit kombinierbar sind die Anschlageinrichtungen der Typenreihe:

• Anschlageinrichtung ST-S
  Die kostengünstige Anschlageinrichtung
• Anschlageinrichtung ST-BH
  Die leichtgängige, manuelle Anschlageinrichtung, auf Wunsch verfahrbar
• Anschlageinrichtung ST-AH-W
  Die Anschlageinrichtung mit motorischem Hubantrieb

Für einen präzisen Schnitt unterschiedlichster Textilien, Folien und synthetischen Materialien sorgen unsere Elektro- und Druckluftscheren, die wir Ihnen in einer großen Typenvielfalt für Schnitthöhen bis 15 mm anbieten. Unsere Allrounder sind einfach in der Handhabung, kraftvoll in der Leistung und sauber in der Ausführung.

Je nach Modell sind weitere Varianten und umfangreiches Zubehör erhältlich.

z.B. Favorit-V – die schnelle Starke

Für schwere Stoffe, Leder und ähnliche Materialen.

Fakten & Vorteile

• schneller und stärker als Favorit bei gleicher Bauweise und Gewicht
• handlicher Griffdurchmesser von nur 50 mm
• einfache Bedienung durch Tastschaltleiste
• Schneidkopf aus Leichtmetall
• stabile Konstruktion mit hochwertigem und langlebigem Motor
• einfacher Kohlebürsten- und Messerwechsel
• integrierte Schleifvorrichtung für dauerhaft scharfe Messer
• hohe Sicherheit durch einstellbaren Fingerschutz und feste Messerabdeckung
• wartungsfreundlich durch äußere Getriebeschmierung
• präzise Schnitte durch gute Führung mittels Gleitfuß (auf Wunsch demontierbar)

Technische Daten

• Spannung: 1 ~ 230V
• Leistung: 90 Watt
• Messerdurchmesser: 50 mm
• Messer-Drehzahl: ca. 3100 U/min
• Schnittgeschwindigkeit: ca. 487 m/min
• Schnitthöhe: max. 10 mm
• Gewicht: 800 g
• Maße: ca. 230 × 65 × 75 mm

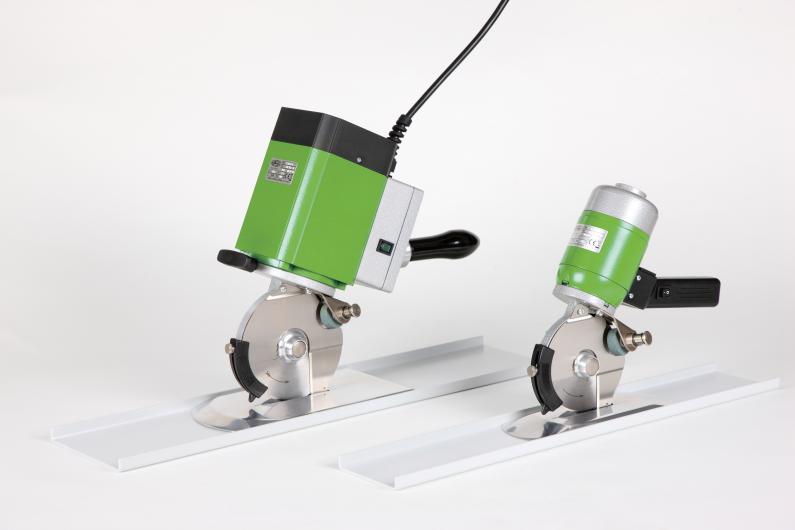

Unsere Einbau-Maschinen kommen in vielen Automatisierungs-Lösungen namhafter Maschinenbaufirmen zum Einsatz und übernehmen den Bereich “Schneiden” in Perfektion. Maschinen mit hoher Messerdrehzahl für präzise Schnitte, schnelle Dauerläufer mit mehr Schnitthöhe, beidseitig schneidende Maschinen mit Direktantrieb, Längsschneider, Maschinen für besondere Materialien bis hin zu einbaufertigen Modulen.

z.B. ST-6000 – der schnelle Dauerläufer

NEU: Mehr Schnitthöhe bei weniger Maschinengewicht! – Messer-Direktantrieb für hohe Drehzahlen.

Vorteile

• Direktantrieb mit hoher Messerdrehzahl (2800 U/min)
• Direktantrieb mit hoher Messerdrehzahl (2800 U/min)
• immer scharf durch integrierte Schleifvorrichtung
• hohe Sicherheit durch verstellbaren Fingerschutz und fester Messerabdeckung
• wartungsfreundlich durch Direktantrieb
• Auflaufschalter zum selbsttätigen Ausschalten in Endpositionen
• mit Gleitfuß für unsere ST-Führungsschienen

Zusatzeinrichtungen

• Griffe vorne und hinten
• Grifflängen: 13, 25, 50, 75, 100 und 125 cm
• Klappeinrichtung für Griffe
• Kugellager-Rollenfuß für Einsatz in Hoogs-Stahl-Führungsschiene 80/20
• IP44 (als Option)

Technische Daten

• Netzspannung: 3 ~ 400 V, 50-60 Hz; 3 ~ 230 V, 50-60 Hz
• Leistung: 200 Watt
• Messer-Drehzahl: 2800 U/min
• Messerdurchmesser: 130mm
• Schnittgeschwindigkeit: 1144 m/min (69 km/h)
• Schnitthöhe: 21mm
• Gewicht: 6,30 kg
• Maße: ca. 345 × 175 × 151 mm

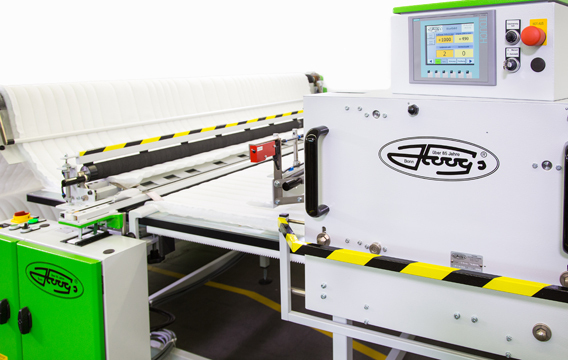

Die Zieh-, Schneid- und Ablegeeinrichtung als Ergänzung zu den bekannten Hoogs Lege- und Abschneidevorrichtungen überzeugt durch ausgereifte Technik und hohen Rationalisierungseffekt.

Erfolgreiche Einsatzgebiete sind die gesamte Bekleidungsindustrie, die Polstermöbel- und Matratzenindustrie sowie Konfektionierungen jeglicher Art.

Typ ZSL und ZSL-A

Hohe Rationalisierung durch ausgereifte Technologie.

z.B. ZSL-A

Zieh-, Schneid- und Ablegeeinrichtung in automatischer Ausführung:

• elektronische Längen- und Stückvorwahl
• stufenlos regelbare Ziehgeschwindigkeit
• max. 1 m/s
• Fahrantrieb durch robusten Drehstrommotor
• Klemmbalken mit automatischer Höhenanpassung durch Fotosensor

Fakten & Vorteile

• Bedienung durch nur eine Person unabhängig von der Materialbreite
• einfache Bedienung und Handhabung
• exaktes Ablegen durch Stapeln auf Lage bis max. 20 cm Höhe
• exakte Materialübergabe durch selbstjustierenden Klemmbalken
• Zeitersparnis durch Rückfahrt während dem automatischem Abschnitt
• stabiles und verwindungsfreies Fahren durch doppelte Zahnstangenführung
• gleichzeitiger Abzug mehrerer Materialbahnen (materialabhängig)
• geeignet für alle Tische mit einer Plattenstärke von 20-40 mm und einem Plattenüberstand zum Rahmen von mindestens 70 mm
• nowendige Tischbreite = Materialbreite + 20 cm

Optionen

• zusätzliche pneumatische Walzenklemmung an der Materialübergabestation
• Abzug von mehreren Ballen gleichzeitig (materialabhängig)
• Luftkissentisch zur einfachen Handhabung des Lagenpaketes nach dem Zuschnitt
• Farb- und/oder Mustererkennung
• Längsschnitte in Verbindung mit unserem Abwickler BN-T-K möglich

Zusatzeinrichtungen

• zur Materiallagerung empfehlen wir unsere Rollenmulden und Abwickler

Energieversorgung

• 3 ~ 400 V, 50-60 Hz
• 3 ~ 230 V, 50-60 Hz
• Druckluft, gereinigt und geölt, 6bar
• weitere Spannungen auf Anfrage
